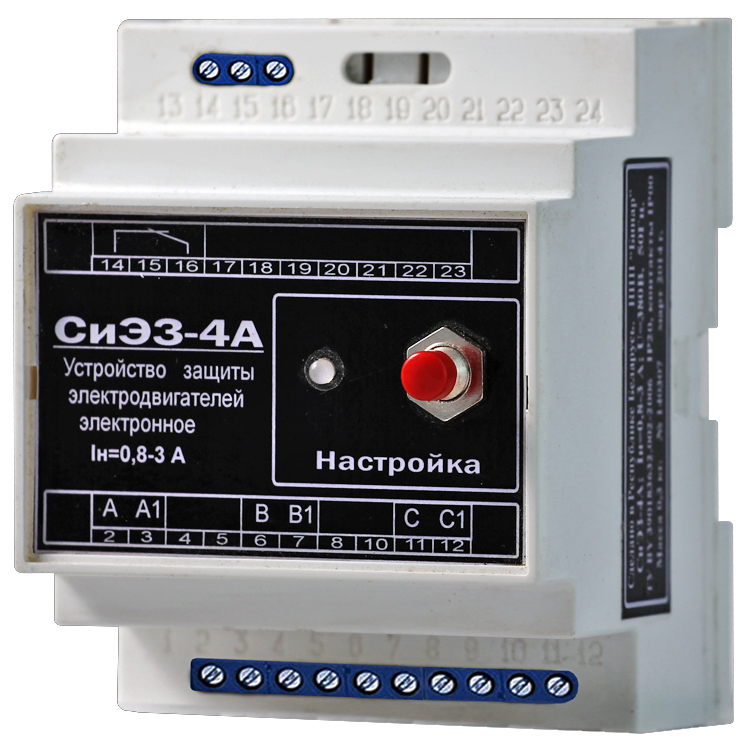

Устройства комплексной защиты электродвигателей бесконтактные электронные СиЭЗ-4А
Назначение
Устройство защиты электродвигателей СиЭЗ–4А предназначено для защиты 3-х фазных электродвигателей с номинальными (рабочими) токами 0,2 ÷ 8 А мощностью 0,1 ÷ 3 кВт по следующим параметрам аварийных режимов:
- обрыв фазы;
- увеличение тока двигателя сверх номинального рабочего значения из-за электрических или технологических перегрузок;
- заторможение (заклинивание) ротора двигателя;
- короткое замыкание.
Устройства защиты электродвигателей электронные СиЭЗ-4А в зависимости от номинального (рабочего) тока защищаемого электродвигателя выпускаются в 3-х исполнениях:
Обозначение устройства защиты Номинальный (рабочий) ток защищаемого электродвигателя, А Ориентировочная мощность защищаемого электродвигателя, кВт СиЭЗ-4А-0,2-1,1 0,2 ÷ 1,1 0,1 ÷ 0,3 СиЭЗ-4А-0,8-3 0,8 ÷ 3 0,3 ÷ 1,1 СиЭЗ-4А-2-8 2 ÷ 8 1,1 ÷ 3
Основные технические характеристики
- Устройство обеспечивает электронную настройку на номинальный (рабочий) ток электродвигателя с последующим контролем за его изменением по всем трем фазам одновременно.
- Режимы работы и перегрузок отслеживаются с помощью светодиодного индикаторов.
- ПОРОГИ СРАБАТЫВАНИЯ (временные и токовые уставки защиты):
- при увеличении тока двигателя в 1,3 раза от номинального (рабочего) значения, устройство производит его отключение за 40 с;
- в 1,5 раза — за 15 с;
- в 2 раза — за 12 с;
- в 2,5 раза — за 6 с;
- в 3,5 раза — за 5 с;
- в 4 раза — за 4 с;
- в 5 раз — за 3 с.
- при обрыве любого из фазных проводов двигатель отключается за 2 с
- при коротком замыкании – время отключения двигателя составляет не более 0,1 с
- при увеличении тока двигателя в 1,3 раза от номинального (рабочего) значения, устройство производит его отключение за 40 с;
- Диапазон рабочих температур: от -10 °С до +40 °С
- Габаритные размеры не более: 90 х 70 х 65 мм

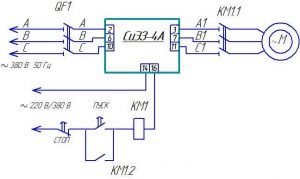

Схема подключения
- Технические характеристики СиЭЗ-4А могут быть изменены или дополнены с учетом конкретных требований заказчика
- Доставка по Беларуси и странам Таможенного Союза
