Устройства УМЗ с ограниченным набором функций (корпус IP60)

УМЗ IP60

Устройство УМЗ IP60 — это версия с минимальным набором защит. УМЗ IP60 является альтернативой ранее выпускавшихся приборов серий РКЗМ, РТЗЭ и ЭКРМ.

УМЗ-У IP60

Устройство УМЗ-У IP60 — это улучшенная версия устройства УМЗ IP60 с минимальным набором защит.

Полнофункциональные устройства УМЗ (корпус IP65 или IP30)

УМЗ IP65 (исп. 1)

Устройство предназначено для выполнения функций релейной защиты, автоматики, управления и мониторинга электродвигателей и других электроустановок в трехфазных цепях переменного тока

UMZ_isp1_7

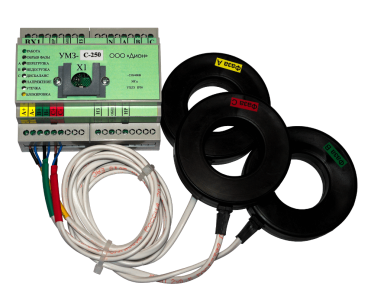

УМЗ IP30 (исп. 3)

Устройство предназначено для выполнения функций релейной защиты, автоматики, управления и мониторинга электродвигателей и других электроустановок в трехфазных цепях переменного тока

UMZ_isp3

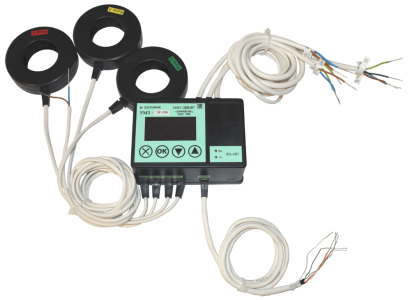

УМЗ IP65 OLED RS-485 (исп. 9)

Устройство предназначено для выполнения функций релейной защиты, автоматики, управления и мониторинга электродвигателей и других электроустановок в трехфазных цепях переменного тока

UMZ_isp9_1

УМЗ IP65 RS-485 (исп. 11)

Устройство предназначено для выполнения функций релейной защиты, автоматики, управления и мониторинга электродвигателей и других электроустановок в трехфазных цепях переменного тока

UMZ_isp11_3

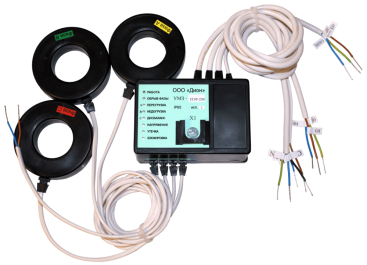

УМЗ-П IP65 (исп. 1)

Устройство предназначено для выполнения функций релейной защиты, автоматики, управления и мониторинга электродвигателей и других электроустановок в трехфазных цепях переменного тока

UMZ-P_isp1_7

УМЗ-П IP65 OLED RS-485 (исп. 9)

Устройство предназначено для выполнения функций релейной защиты, автоматики, управления и мониторинга электродвигателей и других электроустановок в трехфазных цепях переменного тока

UMZ_isp9_1

Дополнительные устройства и сервисная программа Протек

Пульт управления ПУ-У

PU-U_3

Пульт управления ПУ-У/SD

PU-U_SD_5

Устройство измерения температуры УИТ

UIT_1

Сервисная программа Протэк

Img_11_www+

Устройства мониторинга и защиты УМЗ являются современными цифровыми устройствами защиты, управления и противоаварийной автоматики и представляют собой комбинированные многофункциональные приборы, объединяющие различные виды токовых защит, защиты по напряжению питания, функции контроля, мониторинга, накопления статистических данных о работе электроустановок, функции автоматики, местного и/или дистанционного управления. НПП «Бинар» является официальным дилером ООО «Дион» г. Томск в Республике Беларусь.

Каталог продукции ООО "Дион"

Надеемся, что данный каталог поможет Вам разобраться во всём спектре выпускаемых ООО «Дион» устройств защиты серии УМЗ.

Примечание. Расшифровка условных обозначений устройств УМЗ

Условное обозначение устройства: УМЗ[-Х]-Y IPn [I] (исп. D),где Х – модификация устройства, Y – номинал устройства,
n – степень защиты, обеспечиваемая корпусом устройства (IP30 либо IP65), I – встроенный интерфейс (обозначение может
отсутствовать),D – номер исполнения (определяет набор дополнительных интерфейсов и функций).


Модификацию устройства УМЗ рекомендуем выбирать в зависимости от необходимых дополнительных функций согласно таблице:

Обозначение модификации устройстваДополнительные функции
С
ЭУчет энергопотребления и мощности
РАвтономная регистрация измерений
ПУправление пускателем и автоматический повторный пуск

Номинал устройства УМЗ рекомендуем выбирать согласно таблице:

Номинал устройстваРабочий диапазон фазных токов, АРекомендуемые электроустановки по мощности (номинальное напряжение 380 В), кВтДиапазон контролируемых фазных токов, АРазрешение, А
УМЗ-101..100,3..3,20,15..750,05
УМЗ-505..502,2..220,7..3750,1
УМЗ-25025..25011..1104..18751
УМЗ-1250125..125064..64016..93755

Устройство необходимо выбирать так, чтобы величина пускового тока электродвигателя не превышала диапазон контролируемых токов. В случае использования защиты от токов короткого замыкания величина пускового тока должна быть менее верхней границы вышеуказанного диапазона на 20%.

Варианты серийно выпускаемых исполнений полнофункциональных устройств УМЗ с дополнительными опциями:

Номер исполненияОписание
1Полнофункциональные устройства УМЗ в корпусе со степенью защиты IP65.
3Полнофункциональные устройства УМЗ в корпусе (107х91х66 мм) со степенью защиты IP30.
4УМЗ в корпусе со степенью защиты IP65 с входом питания устройства отдельным от цепи измерения напряжения.
5УМЗ в корпусе (107х91х66 мм) со степенью защиты IP30. Дополнительный вход для фиксации в энергонезависимой памяти состояния внешнего реле. Звуковая сигнализация блокировки предпускового контроля снижения сопротивления изоляции. Функции «П» недоступны для заказа в этом исполнении.
6УМЗ в корпусе (107х91х66 мм) со степенью защиты IP30 со встроенным одноканальным интерфейсом RS-485.
7УМЗ в корпусе (107х91х66 мм) со степенью защиты IP30 со встроенным двухканальным интерфейсом RS-485.
8УМЗ в корпусе (107х91х66 мм) со степенью IP30 со встроенным одноканальным интерфейсом Ethernet.
9УМЗ в корпусе со степенью защиты IP65 с OLED дисплеем и кнопками на передней панели и встроенным одноканальным  интерфейсом RS-485. Без интерфейса IRDA.
11УМЗ в корпусе со степенью защиты IP65 со встроенным одноканальным интерфейсом RS-485.
12УМЗ в корпусе со степенью защиты IP65 с дополнительным выходом 4-20 мА для вывода текущего значения тока фазы «А».
13УМЗ в корпусе со степенью защиты IP65 со встроенным одноканальным интерфейсом Ethernet.
14УМЗ в корпусе со степенью защиты IP65 со встроенным двухканальным интерфейсом RS-485.
17УМЗ в корпусе (107х91х66 мм) со степенью защиты IP30 со встроенным одноканальным интерфейсом RS-485. Дополнительный вход для фиксации в энергонезависимой памяти состояния внешнего реле. Звуковая сигнализация блокировки предпускового контроля снижения сопротивления изоляции. Функции «П» недоступны для заказа в этом исполнении.
18УМЗ в корпусе со степенью защиты IP65 с OLED дисплеем и кнопками на передней панели и встроенным одноканальным  интерфейсом RS-485. Без интерфейса IRDA. Разъем USB на передней панели с поддержкой стандартных USB-накопителей для сохранения журналов, уставок, регистраций и т.д. Четыре дополнительных токовых входа 4-20 мА.
19УМЗ в корпусе со степенью защиты IP65 с OLED дисплеем и кнопками на передней панели и встроенным двухканальным  интерфейсом RS-485. Без интерфейса IRDA.
20УМЗ в корпусе со степенью защиты IP65 с входом питания устройства отдельным от цепи измерения напряжения. Кабели датчиков тока с разъемами. Отключен контроль снижения напряжения перед пуском.
21УМЗ в корпусе со степенью защиты IP65 со встроенным двухканальным интерфейсом RS-485. Вход питания устройства отдельный от цепи измерения напряжения.
22УМЗ в корпусе со степенью защиты IP65 с OLED дисплеем и кнопками на передней панели и встроенным интерфейсом Ethernet. Без интерфейса IRDA.
23УМЗ в увеличенном корпусе (161x91x59 мм) со степенью защиты IP30 с OLED дисплеем и кнопками на передней панели, встроенным одноканальным интерфейсом RS-485 и дополнительным выходом 4-20 мА для вывода текущего значения тока фазы «А». Без интерфейса IRDA.
24УМЗ в корпусе со степенью защиты IP65 со встроенным интерфейсом Ethernet. Вход питания устройства отдельный от цепи измерения напряжения.
25УМЗ в корпусе со степенью защиты IP65 с OLED дисплеем и кнопками на передней панели. Без интерфейса IRDA. Разъем USB на передней панели с поддержкой стандартных USB-накопителей для сохранения журналов, уставок, регистраций и т.д.
26УМЗ в корпусе (107х91х66 мм) со степенью защиты IP30 с входом питания устройства отдельным от цепи измерения напряжения.
27УМЗ в увеличенном корпусе (161x91x59 мм) со степенью защиты IP30 с OLED дисплеем и кнопками на передней панели и встроенным одноканальным интерфейсом RS-485. Без интерфейса IRDA.
30УМЗ в корпусе со степенью защиты IP65 со встроенным одноканальным интерфейсом RS-485 и дополнительным выходом 4-20 мА для вывода текущего значения тока фазы «А».
31УМЗ в корпусе со степенью защиты IP65 с OLED дисплеем и кнопками на передней панели и встроенным одноканальным  интерфейсом RS-485. Без интерфейса IRDA. Вход питания устройства отдельный от цепи измерения напряжения.
33УМЗ в корпусе со степенью защиты IP65 со встроенным одноканальным интерфейсом RS-485. Вход питания устройства отдельный от цепи измерения напряжения.
