Устройства мониторинга и защиты сетей 0,4 кВ от однофазных коротких замыканий

Для защиты трансформаторных подстанций и линий электропередач 0,4 кВ от однофазных коротких замыканий разработаны  и серийно выпускаются устройства нулевой защиты УНЗ. Изделия соответствуют техническим условиям БГСИ.656822.189 ТУ, согласованными с ГПО «БЕЛЭНЕРГО» и имеют Сертификат соответствия ТР Таможенного союза.

Устройство нулевой защиты УНЗ-0,4-М/Т

Предназначено для защиты ТП и ЛЭП 0,4 КВ от однофазных коротких замыканий. Диапазон уставки тока срабатывания 1,5 ÷ 800 А (зависит от исполнения и используемого датчика тока)

unz_front&back
  • Бесконтактное включение в нулевой провод
  • Настройка тока срабатывания
  • Выдержка времени на отключение

Устройство нулевой защиты УНЗ-0,4-М-П

Представляет собой микропроцессорную защиту от однофазных коротких замыканий с диапазоном уставок тока срабатывания 10 ÷ 200 А (шаг 1 А) и диапазоном времени отключения 1 ÷ 5 с (шаг 1 с)

unz-m-p
  • Бесконтактное включение в нулевой провод
  • Настройка тока срабатывания
  • Выдержка времени на отключение
  • Журнал регистрации отключений

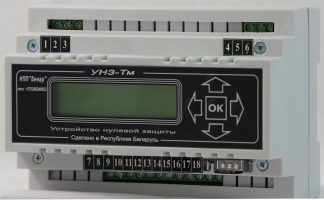

Устройство нулевой защиты УНЗ-0,4-Тм

Представляет собой микропроцессорную защиту от однофазных коротких замыканий с диапазоном уставок тока срабатывания 0 ÷ 9999 А (шаг 1 А) и диапазоном времени отключения 1 ÷ 10 с

Унз-ТмМ
  • Бесконтактное включение в нулевой провод
  • Настройка тока срабатывания
  • Выдержка времени на отключение
  • Журнал регистрации событий

Устройство нулевой защиты УНЗ-0,4-М-П-И (УНЗ-0,4-Т-И)

УНЗ предназначено для защиты трансформаторных подстанций и линий электропередач 0,4 кВ от однофазных коротких замыканий. Позволяет отображать ток нулевого провода и производить настройку тока срабатывания в соответствии с расчетным током однофазного короткого замыкания (КЗ) конкретной электрической цепи.

Каталог продукции НПП "Бинар"
  • Бесконтактное включение в нулевой провод
  • Настройка тока срабатывания
  • Настройка выдержки времени на отключение
  • Индикация тока
  • Запоминание максимального и аварийного токов

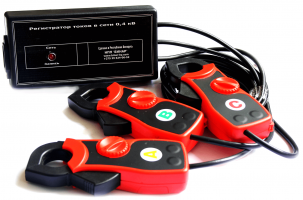

РПС-01 Регистратор параметров сети 0,4 кВ

Устройство дает полную информацию о реальной нагрузке в линии электропередачи и токе в нулевом проводе

РПС-01 Регистратор параметров сети 0,4 кВ
  • Подсоединение устройства без отключения линии
  • Фиксирует фазные токи и ток нулевой последовательности
  • Журнал регистрации на карте памяти SD
  • Мониторинг токов в линии в реальном режиме на ПК

Устройства мониторинга и защиты сетей 0,4 КВ от однофазный коротких замыканий

Отличия и преимущества УНЗ

  1. При проектировании и реконструкции электрических сетей позволяет значительно уменьшить материальные затраты благодаря повышению чувствительности автоматического выключателя к однофазным к.з. в 1,73-2,5 раза, что позволяет использовать меньшее сечение проводников, отпадает необходимость в секционировании протяженных сетей (установка дополнительных распределительных пунктов).
  2. Бесконтактное включение в нулевой провод (нулевой провод пропускается в сквозное отверстие в корпусе устройства или датчика тока без необходимости его разрыва), при этом:снимается потребность в техническом обслуживании устройства;
    — упрощается сама схема защиты, повышается ее надежность;
    — снижается трудоемкость и материалоемкость монтажных и пусконаладочных работ (монтаж на DIN-рейку 35 мм или под винт);
    — уменьшается число ненадежных контактных соединений в схеме защиты.
  3. Позволяет производить настройку тока срабатывания в соответствии с расчетным током однофазного короткого замыкания конкретной электрической цепи, согласно прилагаемой «Методики расчета уставок тока нулевой последовательности устройства защиты УНЗ-0,4».
  4. Полностью заменяет реле РЭ-13 и аналогичные устройства защиты:
    — не требуется рассекать нулевой провод;
    — не требуется настройка в лабораторных условиях.
  5. Обеспечена выдержка времени на отключение — 4 с (2-5 с для УНЗ-0,4-Т; 1-5 с для УНЗ-0,4-М-П в зависимости от уставки; 1 – 10 с для УНЗ-0,4-Тм), что позволяет:
    — исключить отключения при неустойчивых к.з. (схлёстывание проводов, набросы и т.д.);
    — предотвратить ложные срабатывания защиты при кратковременных пусковых нагрузках в линии от электроустановок потребителей;
    — уменьшить число аварийных отключений электропотребителей;
    — снизить издержки по эксплуатации распределительных электросетей (выезда бригад на ложное срабатывание).
    При правильном выборе уставок тока срабатывания УНЗ исключает возникновение пожаров и выход из строя силового трансформатора подстанции, защищает электроприборы потребителя от возникновения высокого или низкого напряжения при перекосе фаз.
  6. Обеспечивается возможность проведения оперативной и простой настройки и перестройки устройства на необходимый ток на месте установки, непосредственно при монтаже или в процессе эксплуатации при помощи дискретного переключателя уставок тока срабатывания.

В процессе разработки УНЗ были учтены замечания, пожелания и основные требования эксплуатирующих организаций:

  • обеспечить простую, точную и не трудоемкую операцию перестройки устройства на другой ток при необходимости перехода на другой уровень мощности нагрузки;
  • перестройка устройства защиты на другое значение тока защиты должна осуществляться на месте без проведения дополнительных операций калибровки;
  • обеспечить исключение ложных срабатываний защиты, вызванных схлестыванием проводов, кратковременными пусковыми нагрузками, набросами и пр.
  • Технические характеристики УНЗ могут быть изменены или дополнены с учетом конкретных требований заказчика
  • Доставка по Беларуси и странам Таможенного Союза
